I2C发包与测试

前言

今天测试 I2C ，又被 B 哥上了一课，灰常尴尬了属于是 好久都没测试了，手太生了。。。还是需要温故而知新啊。

正题

没那么多的前戏了，直接进入吧，干干涩涩你忍着点
这次测试的是 BUS 3 --> I2C_TEMP_SEN1_SDA，应该是 BMC 到 CPU 那边的一颗温度 IC 吧

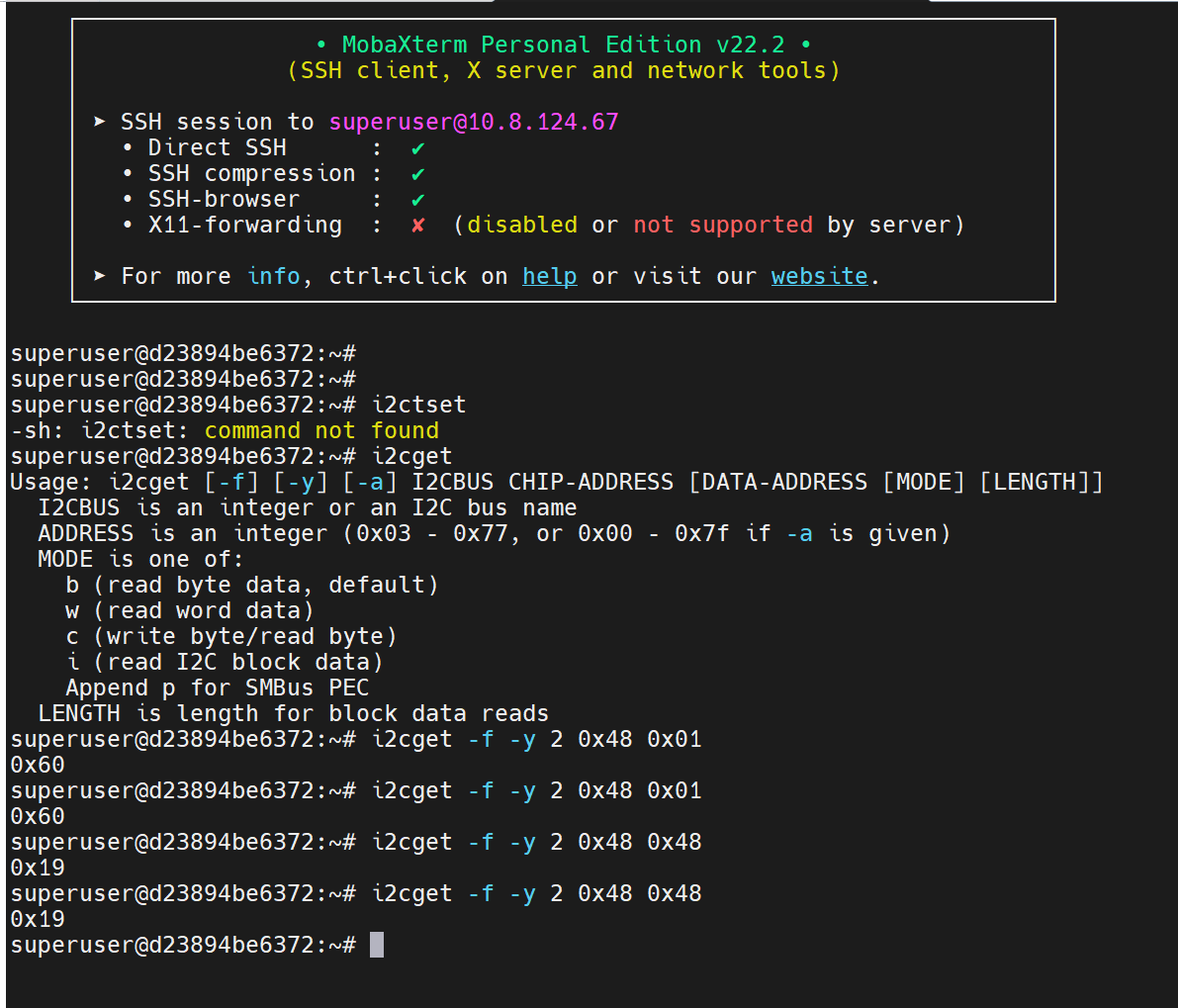

示波器上抓了很久找到了波形，但是呢，也没有相应的数据，想起来需要发包。于是登录 BMC 串口准备进行发包
发包有俩好处：

1. 如果没有数据输出可以自定义数据输出，不至于卡波形卡在地址位
2. 可以直接输出想要的波形，不用等到系统跑到这个BUS

在这里发包用的是i2cget，发包指令为i2cget -f -y 2 0x48 0x01，当然，最后一个0x01是自己编的，可以随便替换，比如后面我又换成0x48了。
其中里面参数 2 是代表了 BUS，等等，为毛是 BUS 2，线路图上不是 SDA 3 吗？因为在发包时i2cget计算 BUS 是从 0 开始的。
可以看到，原本的地址为0x90，这是8位地址，在i2cget中需要转换成7位地址。so easy，直接除以2，算出来是0x48。
桥豆嘛嘚，怎么就0x48了？请自行百度~
i2cgettool 的具体的参数解释如下：

flag	解释
-V	显示当前的版本并退出
-f	强制访问设备，即使它已经繁忙。默认情况下，i2cget 将拒绝访问已经在内核驱动程序控制下的设备。用这个flag可能比较危险，它可能会严重混淆有问题的内核驱动程序。它还可能导致 i2cget 返回无效值。因此，只有在您知道自己在做什么的情况下，才使用风险自负。
-y	禁用交互模式。默认情况下，i2cget 将等待用户的确认，然后再处理 I2C 总线。使用此标志时，它将直接执行操作。这主要用于脚本。请谨慎使用
-a	允许在 0x00 - 0x07 和 0x78 - 0x7f 之间使用地址。不推荐。i2cget 有两个必需的选项。i2cbus 表示要扫描的 I2C 总线的编号或名称。此编号应对应于 i2cdetect -l 列出的总线之一。chip-address 指定该总线上芯片的地址，是介于 0x08 和 0x77 之间的整数。data-address 指定该芯片上要读取的地址，并且是介于 0x00 和 0xFF 之间的整数。如果省略，将读取当前活动的寄存器（如果这对所考虑的芯片有意义）。mode 参数（如果指定）是字母 b、w 或 c 之一，分别对应于读字节数据、读字数据或写字节/读字节事务。还可以将 p 附加到 mode 参数以启用 PEC。如果省略 mode 参数，则 i2cget 默认为读字节数据事务，除非 data-address 也被省略，在这种情况下，默认（且唯一有效）事务是单个读取字节。

没错，生搬硬套，翻译的~
发包之后，对应的波形就出来了，也有相应我发的数据了。波形后面再补吧

---

补：能看出地址和数据的波形找不到了，随便换张图意思意思吧。

通过这张图很明显的可以看出七位地址了，在CLK高电平的时候进行数据采样，地址就是101 1000，换算过来就是0x58啦。如果是 8 位地址的话就是1011 0000，换算过来就是0xB0不过这张图是用的地址采样，真爽啊，我测试的那台机器没有I2C地址采样，需要手动去发包去抓。

结语

实际上我想表达的意思就是需要多温故而知新，有些东西其实之前都掌握了，也很简单，但是长时间不去做了，可能就忘记了。
